Konstruktion: Roland Kern |
|
| SB
10 |
Semi- scale M 1 : 6,1 |
|
|
| Modell aus Fertigteilen |
|
Best.- Nr. |
rk470 |
|
587,00 € |
|
|
|
|
|
|
inkl. MwSt. |
|

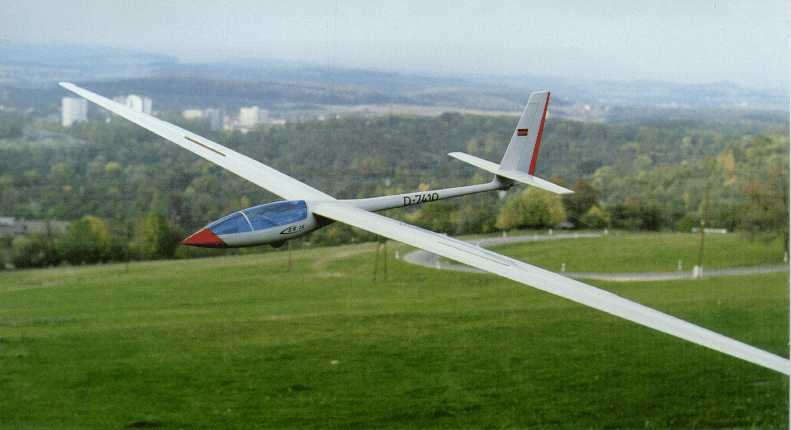

| Die ROKE- SB 10, ein seit vielen Jahren immer wieder gerne
gekauftes Modell, zeichnet sich aus durch die krassen Gegensätze von Theorie
und Praxis, denn aufgrund von Computerberechnungen dürfte dieses Modell
eigentlich nicht besonders gut fliegen. |
|
| Die
Praxis hat jedoch bewiesen, daß die SB 10 in einem sehr weiten
Geschwindigkeitsbereich ganz hervorragende Leistungen erbringt. |
|
| Das Spezialgebiet der SB 10 ist, normale Thermik mit enormem
Steigen auszukurbeln, um im nächsten Augenblick mit hoher Geschwindigkeit zum
nächsten Bart zu stechen, ohne dabei groß an Höhe zu verlieren. |
|
| Aber
auch wenn Sie sich gerne in Hangnähe mit flottem bis wildem Flugstil austoben
wollen, ist die SB 10 ein williger Partner, der Steuerfehler nicht gleich
übelnimmt. |
|
| Die Landeeinteilung ist aufgrund der großzügig dimensionierten,
doppelstöckigen TECK- Störklappen und der gutmütigen Landeeigenschaften ein
Kinderspiel. |
|
|
|
| Lieferumfang des Modells und Zustandsbeschreibung der
Fertigteile bei Lieferung: |
|
| Gfk- Rumpf, weiß, mehrfach verstärkt, Bowdenzüge
für Seitenruder und HLW sorgfältig
und leichtgängig eingebaut. Die Positionen für Flügel- und Leitwerkssteckung
sowie Hochstarthaken und Radachse sind deutlich markiert. |
|
| Kabinenhaube nach Wunsch in farblos oder
rauchfarben. |
|
| Bespannfertige abachibeplankte Flügel mit
ausreichend Glaseinlagen, doppelstöckige 37cm-TECK- Störklappen eingebaut,
Querruder ausgeschnitten und verkastet. Verstärkungen an den Servoschächten eingearbeitet, Flügelsteckung
fertig eingearbeitet, verdrilltes Servokabel eingezogen. |
|
| Zweiteiliges
Pendel- Höhenleitwerk, balsabeplankt, fertige Steckung, bespannfertig. |
|
| Fast bespannfertiges balsabeplanktes Seitenruder
(Nach Montage des Ruders an die Seitenflosse muß die Nase des Ausgleichhornes
noch geringfügig angepaßt werden |
|
| Satz Kleinteile mit folgendem Inhalt: Flügelklemm-
Holmbrücke, Messingrohr für
Torsionsstähle, verstärkter HLW-
Pendelhebel, 2 Seitenruder-Hohlkehlscharniere, 3 Ruderhörner für Querruder und
Seitenruder, Kabinenverschluß, ausführliche bebilderte Bauanleitung. |
|
| Technische Daten: |
|
|
Ersatzteile/ Einzelteile: |
Best.-Nr. |
Preis inkl. MwSt. |
|
| Spannweite |
4740 mm |
|
Gfk- Rumpf, weiß mit eingebauten Bowdenzügen für Seitenruder
und HLW |
rk4701 |
165,90 € |
|
| Gesamtlänge |
1740 mm |
|
|
| Gesamthöhe |
400 mm |
|
Kabinenhaube hellblau- transparent |
rk4702b |
19,95 € |
|
| Flügel- Profilanformung am Rumpf |
Ritz 2, modifiziert |
|
Kabinenhaube farblos |
rk4702f |
19,95 € |
|
| Flügel-
Profiltiefe am Rumpf |
192 mm |
|
Kabinenhaube rauchglasfarben |
rk4702r |
19,95 € |
|
| Rumpfbreite am Flügelanschluß |
94 mm |
|
Paar Fertigflügel mit Querrudern und doppelstöckigen Störklappen |
rk4703 |
388,00 € |
|
| Flügel - Flächeninhalt |
71 dm2 |
|
|
| Flügelprofile |
Ritz 2, modifiziert |
|
Fertig- Pendel- Höhenleitwerk, 2-teilig |
rk4704 |
48,50 € |
|
| Höhenleitwerks- Spannweite |
720 mm |
|
Seitenruder, balsabeplankt |
rk4705 |
22,60 € |
|
| Höhenleitwerksfläche |
6,5 dm2 |
|
Flügel- Klemm- Holmbrücke für
Rumpf |
rk4706 |
28,95 € |
|
| Höhenleitwerksprofil |
NACA 0009 |
|
|
| Fluggewicht/ Masse Standardmodell ca. |
3800 bis 4000 gr |
|
|
| Lastvielfaches (Belastbarkeit) des Modells in
Standardausführung ca. |
8 bis 9 G |
|
|
|
|
|
|
|
| Sonderzubehör
: |
|
|
|
|
Best.- Nr. |
Preis inkl. MwSt. |
|
| GFK-Kabinenrahmen SB 10 |
rk47012 |
25,50 € |
|
| Gfk-
Radkasten für Räder bis 76 mm Ø |
rk1019 |
6,20 € |
|
| Elektrisches Einziehfahrwerk für Räder bis 63 mm Ø |
pi6053 |
89,95 € |
|
| Standard-
Laufrad 72 mm Ø mit Nylonfelge |
br72 |
3,00 € |
|
| Hochlast-Qualitäts-Laufrad
75 mm Ø |
mx733091 |
5,70 € |
|
| Schleppkupplung zum Einbau in Rumpfspitze |
kd1186 |
13,95 € |
|
| Kunststoff- Hochstarthaken (2 Stück erforderlich) |
gr627 |
3,00 € |
|
| Paar
D-Flaggen, klein, 60x35 mm, zum Aufkleben auf die Seitenflosse |
rk1220 |
2,30 € |
|
| 1 Paar Flügelschutztaschen aus 3- lagiger
Luftpolsterfolie |
rk47091 |
53,00 € |
|
| 1 Paar HLW- Schutztaschen aus 3- lagiger
Luftpolsterfolie |
rk47092 |
15,80 € |
|
| |
|
|
|
|
|
|
|
| |
|
| Serviceleistungen
zum Modell |
|
| Arbeitsgang |
|
|
|
Best.- Nr. |
Preis inkl. MwSt. |
|
| Einbau und
Einstellung der Flügelhalterung im Rumpf |
rk470s1 |
96,60 € |
|
| Absolut spaltfreies Anpassen der Flügelkontur an
den Rumpf |
rk470s11 |
28,95 € |
|
| Montage des Kabinenrahmens und Kabinenverschluß am
Rumpf |
rk470s14 |
51,20 € |
|
| Einbau der Leitwerke, der zugehörigen Anlenkungen
und des Seitenflossen- Abschlusses. |
rk470s151 |
178,00 € |
|
| Anpassen und Aufkleben der Kabinenhaube auf den
Rahmen, bei geschlossenen Rahmen auch dunkle Lackierung des Rahmens vor
Aufkleben der Haube |
rk470s832 |
133,00 € |
|
| |
|
|
|
| Weitere
Servicearbeiten, welche bis zum flugfertigen Modell führen können, auf
detaillierte Anfrage! |
|
|
| Weitere
Informationen bietet unser Videofilm „Alle ROKE - Modelle“ auf dem Sie die SB
10 im Flug erleben können. Das Video hat eine Laufzeit von über 2 Stunden und
ist von herrlicher Musik in HiFi-Stereo begleitet. |
|
| Das
Video kann sofort geliefert werden |
|
|
Best.- Nr. |
rk10 |
Preis auf Anfrage |
|
| roke -
modelle, Roland Kern, Rosenstraße
2, D - 72827 Wannweil, Tel. (49) 07121 - 57 336, FAX
(49) 07121 - 54 439 |
