| Guide de construction | |||||||||||||
| à l'aperçu des modèles | Home | Konstruktion: Roland Kern | |||||||||||

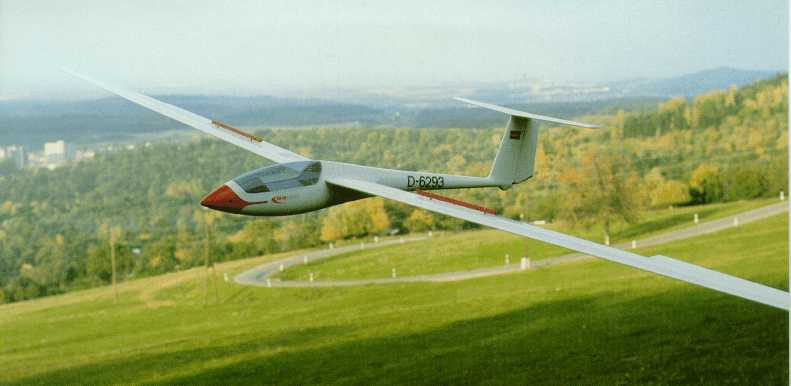

| AS W 19 T | Enverhure 4,01 m | ||||||||||||
| Modell aus Fertigteilen | Réf. N°. | rk401 | 432,90 € | ||||||||||
| Modell Leichtversion mit balsabeplankten Flügeln | Réf. N°. | rk401 b | 449,00 € | ||||||||||
| avec TVA | |||||||||||||
| Die AS W 19 T ist ein unkritisch zu fliegender Thermiksegler, der jedoch auch noch bei stärkerem Wind gut eingesetzt werden kann. Rollen, Loopings, Turns und Rückenflug bereiten auch dem weniger geübten Piloten keine Probleme. | |||||||||||||
| Durch das geringe Gewicht ist enges Kreisen auch in sehr kleinen Bärten noch möglich, wobei die AS W 19 T einen nicht zu unterschätzenden Vorteil gegenüber schwereren Modellen hat. | |||||||||||||
| Die AS W 19 T ist ein Modell, das aufgrund der handlichen Maße und der guten Flugeigenschaften immer und überall eingesetzt werden kann. | |||||||||||||
| Auch als Elektrosegler mit einem Motor, vergleichbar dem ULTRA 1600/6, und mit 14 Zellen, kann dieses Modell eingesetzt werden. Es lassen sich damit komfortable Steigleistungen von ca. 4m/s erzielen. Das Mehrgewicht durch die Elektroausrüstung tut den guten Gesamtflugleistungen keinen Abbruch. | |||||||||||||
| Empfohlene Elektroausrüstung: ( bei uns günstig erhältlich) | |||||||||||||
| Flugmotor 400 bis 500 Watt Abgabeleistung • Klappluftschraube 25 bis 28 cm Durchmesser • Flugregler oder Schalter bis 40 A belastbar • 12 - 14 Hochstromzellen. | |||||||||||||
| Lieferumfang der Modelle und Zustandsbeschreibung der Fertigteile bei Lieferung: | |||||||||||||
| Gfk- Rumpf, weiss, mehrfach verstärkt, Bowdenzug für Seitenruder und unteres Drehlager für Seitenruder sind eingebaut. | |||||||||||||
| Kabinenhaube nach Wunsch in farblos oder rauchfarben. | |||||||||||||
| Flügelpaar abachibeplankt (Bei der Réf. N°. 401b Balsabeplankung), bespannfertig verschliffen, Querruder fertig, doppelstöckige TECK- Störklappen eingebaut, Servoschächte eingearbeitet, verdrillte Servokabel eingezogen, Flügelsteckung fertig eingeklebt. | |||||||||||||
| Einteiliges balsabeplanktes Höhenleitwerk zum Aufschrauben, bespannfertig. | |||||||||||||
| Balsabeplanktes Seitenruder, bespannfertig. | |||||||||||||
| Kleinteilesatz: Flügelklemm- Holmbrücke, Messingrohr für Torsionsstähle, HLW- Verschraubung, 4 Ruderhörner für Quer- Seiten- und Höhenruder, Kabinenverschluss und ausführliche, bebilderte Bauanleitung. | |||||||||||||
| Technische Daten: | |||||||||||||
| Envergure | 4010 mm | ||||||||||||
| Gesamtlänge | 1480 mm | ||||||||||||
| Gesamthöhe | 300 mm | ||||||||||||
| Flügel- Profilanformung am Rumpf | E 195 | ||||||||||||
| Flügel- Profiltiefe am Rumpf | 210 mm | ||||||||||||
| Rumpfbreite am Flügelanschluss | 126 mm | ||||||||||||
| Flügel - Flächeninhalt | 70,4 dm2 | ||||||||||||
| Flügelprofile | E195, E205, E205 | ||||||||||||
| Höhenleitwerks- envergure | 740mm | ||||||||||||
| Höhenleitwerksfläche | 6,6 dm2 | ||||||||||||
| Höhenleitwerksprofil | NACA 0009 | ||||||||||||
| Fluggewicht/ Masse Standardmodell ca. | 3100...3400 gr. | ||||||||||||
| Fluggewicht/ Masse Elektromodell ca. | 4000...4500 gr. | ||||||||||||
| Lastvielfaches (Belastbarkeit) des Modells in Standardausführung ca. | 11 G | ||||||||||||
| Lastvielfaches( Belastbarkeit ) mit Elektroflugausrüstung | 6 ... 7 G | ||||||||||||
| Ersatzteile/ Einzelteile: | Best.-Nr. | Prix avec TVA | Zubehör: (extra bestellen) | Best.- Nr. | Prix avec TVA | ||||||||
| Gfk- Rumpf, weiß mit eingebautem Bowdenzug für Seitenruder | rk4011 | 119,90 € | Gfk- Kabinenrahmen, geschlossen | rk40112 | 19,00 € | ||||||||
| Kabinenhaube, blau transparent | rk4012b | 19,95 € | 1 Schiebefenster 1:4, 38x27 mm, mit Führungsleisten 82mm lang und 6 Schrauben M1 | rk1003.4 | 8,95 € | ||||||||
| Kabinenhaube, farblos | rk4012f | 19,95 € | Scale-Sitzgurte M 1 : 4 | rk1010 | 9,95 € | ||||||||
| Kabinenhaube, rauchglasfarben | rk4012r | 19,95 € | Steuerknüppel, Hebel, Mikrofon 1 : 4 | rk1011 | 9,95 € | ||||||||
| Paar Fertigflügel (abachibeplankt) AS W 19 T mit Querrudern und doppelstöckigen Störklappen | rk4013a | 265,70 € | Satz Instrumente 1 : 4 | rk1014 | 11,50 € | ||||||||
| Gfk- Radkasten für Rad bis 76 mm Ø | rk1019 | 6,20 € | |||||||||||
| Paar Fertigflügel AS W 19 T (balsabepankt) mit Querrudern und doppelstöckigen Störklappen | rk4013b | 284,50 € | Einziehfahrwerk für Rad 72 mm Ø | gr1185 | 78,90 € | ||||||||
| Standard-Laufrad 72 mm Ø | br72 | 3,00 € | |||||||||||
| Einteiliges, gedämpftes Höhenleitwerk mit vorgefertigter Verschraubung, bespannfertig | rk4014 | 48,50 € | Hochlast-Qualitäts-Laufrad 75 mm Ø | mx733091 | 5,70 € | ||||||||
| verstellbare Alu- Rumpfabstützung zum Einbau im Rumpf zwischen den Nasenleisten | rk1060 | 14,50 € | |||||||||||
| Fertig- Seitenruder, balsabeplankt | rk4015 | 15,60 € | |||||||||||
| Flügel- Klemm- Holmbrücke zum Einbau in den Rumpf | rk4016 | 28,90 € | Schleppkupplung zum Einbau in Rumpfspitze | kd1186 | 13,95 € | ||||||||
| Kunststoff- Hochstarthaken | gr627 | 3,00 € | |||||||||||
| Paar Schriftzüge AS W 19 | rk40189 | 4,00 € | |||||||||||
| Paar D- Flaggen klein, 60 x 35 mm | rk1220 | 2,30 € | |||||||||||
| Paar Flügelschutztaschen aus 3- lagiger Luftpolsterfolie | rk40191 | 32,00 € | |||||||||||
| HLW- Schutztasche aus 3- lagiger Luftpolsterfolie | rk40192 | 15,80 € | |||||||||||
| Serviceleistungen zum Modell | Réf. N°. | Prix avec TVA | |||||||||||
| Einbau und Einstellung der Flügelhalterung im Rumpf | rk401s1 | 62,90 € | |||||||||||
| Absolut spaltfreies Anpassen der Flügelkontur an den Rumpf | rk401s11 | 28,95 € | |||||||||||
| Einbau der Aluminiumabstützung 1060 im Rumpf (nur Arbeitszeit) | rk401s13ra | 12,50 € | |||||||||||
| Montage des Kabinenrahmens und Kabinenverschluss am Rumpf | rk401s14 | 32,50 € | |||||||||||
| Einbau der Leitwerke, der zugehörigen Anlenkungen und des Seitenflossen- Abschlusses. | rk401s151 | 108,00 € | |||||||||||
| Einbau Laufrad vorne und Radabdeckung ( nur Arbeitskosten) | rk401s1h | 9,00 € | |||||||||||
| Anpassen und Aufkleben der Kabinenhaube auf den Rahmen, bei geschlossenen Rahmen auch dunkle Lackierung des Rahmens vor Aufkleben der Haube | rk401s1s | 19,00 € | |||||||||||
| Weitere Servicearbeiten, welche bis zum flugfertigen Modell führen können, auf detaillierte Anfrage! | |||||||||||||
| roke - modelle, Roland Kern, Rosenstrasse 2, D - 72827 Wannweil, Tel.: 0049- 7121 - 57 336, FAX: 0049- 7121 - 54 439 | E-mail à ROKEMODELL | ||||||||||||
| Weitere Informationen bietet unser Videofilm „Alle ROKE - Modelle“ auf dem Sie die AS W 19 im Flug erleben können. Das Video hat eine Laufzeit von über 2 Stunden und ist von herrlicher Musik in HiFi-Stereo begleitet. | |||||||||||||
| Das Video kann sofort geliefert werden | Réf. N°. | 0 | Preis: | - € | |||||||||
