ASH 25  semi scale M 1:4

Envergure 6,25 m

M 1 : 4

Modell aus Fertigteilen

Réf. N°.

rk625

nicht mehr lieferbar

avec TVA

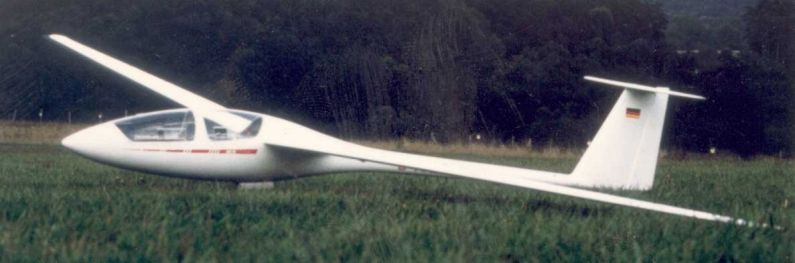

Die AS H 25 besticht durch Ihre beeindruckenden Abmessungen und das ruhige Flugbild. Das Modell ist vorgesehen für F-Schlepp, Hangflug und Windenstart.

Das Modell ist ausgestattet mit 3 Paar Ruderklappen an den Flügeln, welche sowohl als Querruder wie auch als Wölbklappen einzusetzen sind. So lassen sich in Verbindung mit einem guten Computerémetteur für jeden Flugzustand optimale Einstellungen erfliegen und auch das letzte Quentchen Leistung herauskitzeln.

Die AS H 25 ist ausgelegt für normales, vorbildgetreues Fliegen und zeigt , so eingesetzt, zu welch grossartige Leistungen sie fähig ist. Ein zarter Looping ist, so es sein soll, auch erlaubt.

Lieferumfang des Modells:

GFK-Rumpf, weiss

2 Stck. Kabinenhauben

Bespannfertige abachibeplankte Flügel mit fertig ausgeschnittenen, verkasteten Querrudern und 2 Paar Wölbklappen sowie doppelstöckigen Aluminium-Störklappen System TECK. Die Servoschächte für alle 8 Flügelservos sind im Flügel eingearbeitet und verdrillte Servokabel eingezogen.

Einteiliges, gedämpftes Höhenleitwerk in GFK-Schalenbauweise

Seitenruder in GFK-Schalenbauweise

Satz Kleinteile: Flügelklemm-Holmbrücke, Messingrohr für Torsionsstähle, HLW-Schraubbefestigung, Kabinenverschlüsse und Kurzanleitung.

In der MFI 11/90 Seite 684 wurde rechts bei den technischen Einzelheiten der Flügelholm als Ver­bundbauweise mit unidirektionalem Glasgewebe auf der Flügeloberseite beschrieben. Dies ist so nicht ganz richtig, denn der Flügel ist symmetrisch aufgebaut. Die unidirektionalen Glaslagen sind natürlich auch an der Flügelunterseite eingebaut.

Zur Information: Gegenüber anderen Flügelherstellern weisen unsere Flügel nur ca. die halbe Durchbiegung auf!

RC - Funktionen:

Das Modell wird gesteuert über: Seitenruder, Höhenruder, Querruder, 2 Paar Wölbklappen und doppelstöckige Aluminium- Störklappen

Sonderfunktionen:

Einziehfahrwerk, Schleppkupplung.

Technische Daten:

Ersatz / Einzelteile:

Réf. N°.

Prix avec TVA

Envergure

6250 mm

Gfk- Rumpf, weiss

rk6251

nicht mehr lieferbar

Gesamtlänge

2260 mm

2 Kabinenhauben farblos

rk6252

44,00 €

Gesamthöhe

400 mm

2 Kabinenhauben farblos, Konturen fertig gefräst und Öffnung für Schiebefenster fertig.

rk6252ge

nicht mehr lieferbar

Flügelprofile

E 68, E 67, E 66

Flügel- Profiltiefe am Rumpf

232 mm

Paar Fertigflügel mit Querrudern und  doppelstöckigen Störklappen

rk6253

889,00 €

Rumpfbreite am Flügelanschluss

167 mm

Flügel - Flächeninhalt

96,8 dm2

GfK- Fertig Höhenleitwerk, 1-teilig, gedämpft

rk6254

nicht mehr lieferbar

Höhenleitwerks- envergure

ca. 750 mm

Höhenleitwerksfläche

GfK- Fertig- Seitenruder

rk6255

nicht mehr lieferbar

Höhenleitwerksprofil

NACA 0009

Flügel- Klemm- Holmbrücke für Rumpf für Flachstähle 18 x 2 mm

rk6256

nicht mehr lieferbar

Fluggewicht/ Masse Standardmodell ca.

8500 gr

Lastvielfaches (Belastbarkeit) des Modells in Standardausführung ca.

6 G

Doppel- Klemmholmbrücke für 2 Flachstähle 15 x 2 mm pro Flügel

rk6256dop

nicht mehr lieferbar

Sonderzubehör :

Réf. N°.

Prix avec TVA

2 Gfk- Kabinenrahmen

rk62512

nicht mehr lieferbar

Satz Instrumente 1 : 4

rk1014

11,50 €

1 Schiebefenster 1:4,    38x27 mm, mit Führungsleisten 82mm lang und 6 Schrauben M1

rk1003.4

6,70 €

Scale Sitzgurt M 1 : 4 mit Beschlagteilen und Einbauzeichnung

rk1010

9,75 €

Satz Steuerknüppel, Hebelsatz und Mikrofon im Maßstab 1 : 4

rk1011

9,70 €

Aluminium- Rumpfabstützung

rk1060

11,80 €

Einziehfahrwerk für 100 mm Räder

ho100

81,00 €

Einziehfahrwerk für 100mm-Räder, mit Radbremse

ho100br

103,00 €

Standard-Laufrad 90 mm Ø mit Nylonfelge

br90

4,90 €

Hochlast-Qualitäts-Laufrad 90 mm Ø mit Nylonfelge

mx733093

7,10 €

Abdeckung für Fahrwerkstyp 100

ho100abd

11,00 €

Spornrad 50 mm Durchmesser

br50

2,20 €

GfK- Abdeckung für Spornrad

rk1018

6,20 €

Schleppkupplung zum Einbau in Rumpfspitze

kd1186

13,95 €

Kunststoff- Hochstarthaken (2 Stück erforderlich)

gr627

3,00 €

verstellbare Alu- Rumpfabstützung zum Einbau im Rumpf zwischen den Nasenleisten

rk1060

11,80 €

Satz Schriftzüge AS H 25

rk625891

nicht mehr lieferbar

Kennung D - 1025 für Rumpf, beidseitig

rk625892

nicht mehr lieferbar

Paar D-Flaggen, klein, 60x35 mm, zum Aufkleben auf die Seitenflosse

rk1220

2,30 €

1 Paar Flügelschutztaschen aus 3- lagiger Luftpolsterfolie

rk62591

38,00 €

1HLW- Schutztasche aus 3- lagiger Luftpolsterfolie

rk62592

8,50 €

Cockpitausbau

rk625801

nicht mehr lieferbar

Instrumentenkonsole für ASH 25, hinterer Sitz

rk625841

nicht mehr lieferbar

Serviceleistungen zum Modell

Réf. N°.

Prix avec TVA

Einbau und Einstellung der Flügelhalterung im Rumpf

rk625s1

74,00

Absolut spaltfreies Anpassen der Flügelkontur an den Rumpf

625s11

26,00

Einbau der Aluminiumabstützung 1060 im Rumpf (nur Arbeitszeit)

rk625s13

12,50

Montage der Kabinenrahmen und Kabinenverschlüsse am Rumpf

Einbau der Leitwerke, der zugehörigen Anlenkungen und des Seitenflossen- Abschlusses.

rk625s151

12,50

Weitere Servicearbeiten, welche bis zum flugfertigen Modell führen können, auf detaillierte Anfrage!

roke - modelle,   Roland Kern, Rosenstrasse 2,   D - 72827 Wannweil,   Tel.: 0049- 7121 - 57 336,     FAX: 0049- 7121 - 54 439

E-mail à ROKEMODELL

Weitere Informationen bietet unser Videofilm „Alle ROKE - Modelle“ auf dem Sie die AS H 25 im Flug erleben können. Das Video hat eine Laufzeit von über 2 Stunden und ist von herrlicher Musik in HiFi-Stereo begleitet.

Das Video kann sofort geliefert werden
