| GROB G 109 A scale Modelle |
M1:4 Réf. N°. 430 |
M1:5 Réf.
N°. 330 |
|
| à l'aperçu
des modèles |
|
Home |
|
739,00 € |
|
|
|
617,00 € |
|
|
|
Prix avec TVA |
|
|
Prix avec TVA |
|

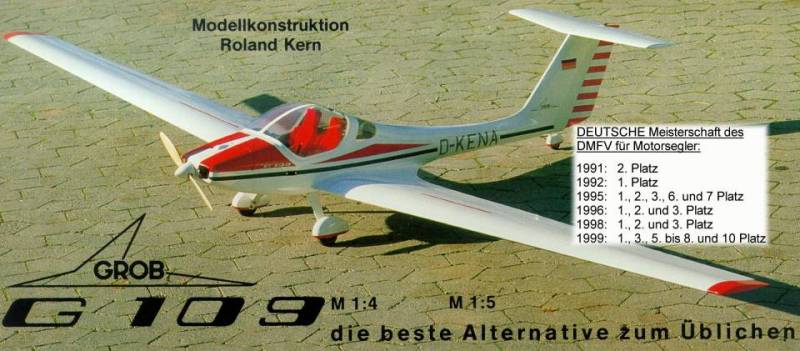

| Seit 1982 begeistern diese Supermodelle durch ihre exzellenten
Flugeigenschaften auf vielen Modellflugplätzen in aller Welt. |
|
| Die von allen G 109-Piloten so sehr geschätzten gutmütigen
Flugeigenschaften bei gleichzeitig hoher Leistung resultieren aus bester
Aerodynamik im Rumpfbereich, kombiniert mit den jeweils günstigsten
Modellflugprofilen und einem Herstellungs-Qualitätsniveau, von dem die
allermeisten Modellbau-Hersteller nicht einmal zu träumen wagen. |
|
| 99,5 % der G 109-Piloten sind hellauf begeistert von
Verarbeitung und Flugleistung. Ein grosser Teil der Piloten fliegt deshalb
gleich beide Modelle. |
|
| Die kurze Startstrecke und die guten Steigleistungen befriedigen
allemal. Wenn aber erst der Motor abgestellt ist, zeigt die GG109 ihr wahres Gesicht, ausgedehnte
Thermikflüge sind an der Tagesordnung, sofern Thermik vorhanden ist.
Erstaunlicherweise kommt da so mancher „nur-Segler“ in der gleichen Grösse
nicht mit. Aber auch ohne Thermik lässt der Gleitwinkel von ca. 1:30 ausgiebige
Gleitflüge zu. Man erzielt mit einer einzigen Tankfüllung oftmals Flugzeiten
von einigen Stunden. |
|
|
| Jeder schwärmt von dem bestechend schönen Flugbild. „Ein
Prachtstück“ hört man da sagen. Natürlich sind auch Rollen, Loopings, Turns
und Rückenflug möglich. Beide Modelle liegen sehr gut am Knüppel und sind
unkritisch handzuhaben, wie man das von unseren Segelflugmodellen gewohnt
ist. |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
| Lieferumfang der Modelle und Zustandsbeschreibung der
Fertigteile bei Lieferung: |
|
| Epoxyrumpf, Motorhaube und Fahrwerksschacht-
Abdeckung. |
|
| Hochtransparente Kabinenverglasung (Kabinenhaube
und 2 Fenster) |
|
| Bespannfertige Flügel mit Querrudern und Störklappen, Servokabel eingezogen. |
|
| Bespannfertige Leitwerke |
|
| GFK-Hauptfahrwerk mit Rädern, Radachsen und
Montageschrauben, komplettes Heckfahrwerk mit Rad. |
|
| Flügelhalterungs-Holmbrücke mit der
Festhaltekupplung ROKE- DUO-LOCK |
|
| Gfk- Seitenflossen- Abschlussleiste mit
Durchführung für die Seitenruderanlenkung. |
|
| Ausführliche, mit Fotos und Zeichnungen
bebilderte Bauanleitung. |
|
| Weiter auf Folgeseite |
|
| ROKE- Grob G 109 A, Seite 2 |
|
| Baubeschreibung: |
|
| Die Qualitäts-Epoxyrümpfe haben eine Oberfläche aus weissem
Vorgelat, die Naht ist hauchdünn und ohne Versatz. Alle Kanten sind
messerscharf ausgeprägt. Das
Laminat besteht an stark
beanspruchten Stellen aus bis zu 4
Lagen. Die Positionen für Flügelhalterung, Fahrwerk, Sitzverankerung und
Motorhaubenöffnungen sind jeweils deutlich markiert. Der Dorn zur
Seitenruderaufnahme ist eingearbeitet. |
|
| Die
Einhaltung der hohen Rumpfqualität garantieren Ihnen unsere einlaminierten
Gütesiegel mit der fortlaufenden Seriennummer auf beiden Rumpfinnenseiten
unter dem hinteren Ende des Kabinenausschnittes. |
|
| Für die Fenster hinter der Kabinenhaube sind die Öffnungen im
Rumpf mit einem Absatz versehen, welcher in der Tiefe sehr genau der
Fensterglasdicke entspricht. Somit schliessen die Fenster genau bündig mit
der Rumpfoberfläche ab. Motorsturz und Seitenzug sind fertig angeformt, die
EWD ist nach dem aufschrauben des Höhenleitwerkes richtig eingestellt. |
|
| Nach dem Fertigstellen des Modells werden die Flügel beim
Aufstecken automatisch von der Festhaltekupplung ROKE- DUO- LOCK mit einer
vorwählbaren Kraft von 2...50 kp zuverlässig gehalten. |
|
|
|
| Technische Daten |
Modell M 1:4 |
Modell M 1:5 |
|
|
|
|
| Envergure |
4150
mm |
3320
mm |
|
|
|
|
| Flügelfläche |
127,6
dm2 |
78,8dm2 |
|
|
|
|
|
| Flügelprofil |
E
205 |
E
205 |
|
|
|
|
| Gesamt-
Rumpflänge |
1965
mm |
1572
mm |
|
|
|
|
| Rumpfbreite
am Flügelanschluss |
300
mm |
240
mm |
|
|
|
|
| Höhenleitwerks-
envergure |
775
mm |
620
mm |
|
|
|
|
| Fluggewicht
/ Masse |
7,5...9,5
kg |
4,8...5,5
kg |
|
|
|
|
| empfohlener
Verbrennungsmotor |
4-Takt
15...26 cm3 oder Benzinmotor 23 cm3 |
4-
Takt 8 ....11 cm3 |
|
|
|
|

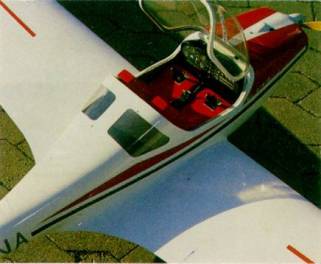

| Das Foto zeigt deutlich den Cockpitausbau mit den von uns
lieferbaren Teilen. Die Mittelkonsole
wird unlackiert und ohne Einbauten
geliefert. Bei Lieferung sind keine Steuerknüppel in den Sitzen eingebaut. Beim Flügel sehen Sie an der Endleiste im
Wurzelbereich einen Bogen nach hinten. Diesen nennen wir GFK-Flügelradius. Diese Radien herzustellen , an den Flügeln anzubauen und
sauber zu verputzen, ist eine sehr schwierige Arbeit, für die manche Kunden
bis zu 10 Stunden benötigen. Um Ihnen dies zu ersparen, bauen wir auf
Bestellung diese Radien bespannfertig an. Preise hierfür im Kasten
Sonderzubehörteile ersichtlich! |
|
|
|
|
Modell 1:4 |
|
Modell 1:5 |
|
| Ersatzteile/ Einzelteile: |
|
|
Réf. N°. |
Prix avec TVA |
|
Réf. N°. |
Prix avec TVA |
|
| GFK- Rumpf ,weiss |
rk4301 |
211,00 € |
|
rk3301 |
160,00 € |
|
| Motorhaube, weiss |
rk43011 |
32,50 € |
|
rk33011 |
23,00 € |
|
| GFK- Seitenflossen- Abschlussleiste |
rk4301a |
11,40 € |
|
rk3301a |
9,70 € |
|
| GFK-Fahrwerks-Schachtabdeckung |
rk4301f |
15,50 € |
|
rk3301f |
13,40 € |
|
| Kabinenhaube mit Fenstern, farblos |
rk4302 |
28,80 € |
|
rk3302 |
26,50 € |
|
| Kabinenhaube ohne Fenster |
rk43021 |
25,40 € |
|
rk33021 |
22,90 € |
|
| Paar Fenster ohne Kabinenhaube |
rk43022 |
8,90 € |
|
rk33022 |
8,50 € |
|
| Paar Fertigflügel mit Querrudern und
Störklappen (ohne
Flügel-Radius) |
rk4303 |
335,00 € |
|
rk3303 |
269,00 € |
|
| Paar Elektroflug- Fertigflügel mit Querrudern, ohne Störklappen (ohne Flügel-Radius) |
rk4303
e |
325,00 € |
|
rk3303
e |
259,50 € |
|
| Fertig- Höhenleitwerk, gedämpft |
rk4304 |
68,00 € |
|
rk3304 |
56,00 € |
|
| Fertig- Seitenruder Styro/Balsa |
rk4305 |
26,00 € |
|
rk3305 |
21,00 € |
|
| GFK-Seitenruder G 109 1:4, einbaufertig, vorbereitet für
Heckleuchte |
rk4305
gfk |
55,00 € |
|
|
|
|
| Holmbrücke (ohne DUO- LOCK) |
rk4306 |
28,00 € |
|
rk3306 |
24,00 € |
|
| Festhaltekupplung DUO- LOCK |
rk43065 |
20,90 € |
|
rk33065 |
20,90 € |
|
| GFK- Hauptfahrwerksbügel, farblos |
rk4307 |
31,70 € |
|
rk3307 |
26,00 € |
|
| Standardräder für Hauptfahrwerk (Paar) |
rk43073 |
11,00 €
|
|
rk33073 |
7,00
€ |
|
| Heckfahrwerk komplett |
rk43075 |
16,40 € |
|
rk33075 |
16,70 € |
|
| Weiter auf Folgeseite |
|
| ROKE- Grob G 109 A, Seite 3 |
|
|
Modell 1:4 |
|
Modell 1:5 |
|
| Sonderzubehör (bitte zusätzlich bestellen) |
Réf. N°. |
Prix avec TVA |
|
Réf. N°. |
Prix avec TVA |
|
| 8 m Servokabel für Randbogenbefeuerung liefern |
rk430s079 |
5,20 € |
|
|
|
|
| GFK- Kabinenrahmen mit Drehbeschlag zum Aufklappen nach vorne |
rk43012 |
33,80 € |
|
rk33012 |
32,00 € |
|
| Paar GfK- Flügelrandbögen für Beleuchtungsanlage
liefern |
rk43034 |
35,00 € |
|
|
|
|
| GfK- Schleifsporne für Randbogenunterseite |
rk430341 |
9,50 € |
|
|
|
|
| PVC- Klarsichtabdeckung für Flügelrandbögen |
rk43035 |
10,90 € |
|
|
|
|
| 3 GFK- Radverkleidungen mit integrierter Schnellbefestigung |
rk43072 |
34,90 € |
|
rk33072 |
31,80 € |
|
| Hochbelastbare Qualitätsräder (Paar) |
rk43073s |
14,20 € |
|
rk33073s |
11,40 € |
|
| tiefgezogene Sitze, roh, Paar |
rk43081 |
19,90 € |
|
rk33081 |
13,60 € |
|
| Sitze beigefarben beflockt, Paar |
rk43081b |
nicht
lieferbar |
|
rk33081b |
39,00 € |
|
| Sitze rot beflockt, Paar |
rk43081r |
nicht
lieferbar |
|
rk33081r |
39,00 € |
|
| Zugfeder
115mm lang, 11mm Durchmesser, zum Zusammenhalten der Flügel |
rk1005 |
2,80 € |
|
rk1005 |
2,80 € |
|
| Satz
Scale-Sitzgurte 1:4,5 mit Einbauzeichnung |
rk1010 |
9,95 € |
|
M 1:4,5 |
gr1064.2 |
6,70 € |
|
| Mittelkonsole, roh (zwischen Sitzen) |
rk43082 |
9,90 € |
|
rk33082 |
9,90 € |
|
| GFK- Instrumententafel |
rk43084 |
14,90 € |
|
rk33084 |
11,40 € |
|
| Instrumentensatz (Foto zum Aufkleben) |
rk43085 |
4,95 € |
|
rk33085 |
3,50 € |
|
| Schiebefenster M
1:4 für linke Kabinenseite |
rk1003.4 |
8,95 € |
|
rk1003.4 |
8,95 € |
|
| Heckablage, roh |
rk43086 |
14,80 € |
|
rk33086 |
14,60 € |
|
| Heckablage, grau beflockt |
rk43086g |
25,80 € |
|
rk33086g |
23,00 € |
|
| Satz Schrauben für Motorhaube und Höhenleitwerk |
rk43088 |
1,90 € |
|
rk33088 |
1,90 € |
|
| Satz Schriftzüge, Firmenzeichen und
Deutschlandflaggen zum Aufkleben |
rk43089 |
8,40 € |
|
rk33089 |
8,40 € |
|
| Paar
D-Flaggen, klein, 60x35 mm, zum Aufkleben auf die Seitenflosse |
rk1060 |
14,50 € |
|
|
rk1060 |
14,50 € |
|
| Satz Flügelschutztaschen aus 3-lagiger
Luftpolsterfolie |
rk43091 |
34,00 € |
|
rk33091 |
32,00 € |
|
| Schutztaschen für HLW aus 3-lagiger Luftpolsterfolie |
rk43092 |
9,90 € |
|
rk33092 |
9,90 € |
|
| 3- Seiten- Übersichtsplan G 109 für Selbstbauer |
rk43096 |
10,40 € |
|
rk33096 |
10,00 € |
|
| Satz Fotos (19 Stück) des Originalflugzeuges |
Download gratis |
|
Download gratis |
|
| 3-Seiten-Ansicht Originalflugzeug G 109 (2
DIN-A4- Blätter) |
rk43099 |
1,00 € |
|
rk43099 |
1,00 € |
|
|
|
|
|
|
|
|
|
|
Modell 1:4 |
|
Modell 1:5 |
|
| Serviceleistungen
zum Modell |
|
Réf. N°. |
Prix avec TVA |
|
Réf. N°. |
Prix avec TVA |
|
| Kabel für Randbogenbefeuerung in den Flügeln einziehen |
rk430s08 |
8,90 € |
|
|
|
|
| GfK-Flügelrandbögen am Flügel anpassen, ankleben
und fein verschleifen |
rk430s09 |
38,00 € |
|
|
|
|
| GFK-Flügelradien,
am Flügel im Wurzelbereich zur Endleiste hin anbauen und fein verschleifen |
rk43033 |
45,60 € |
|
rk33033 |
45,60 € |
|
| Einbau der Flügelsteckung im Rumpf |
rk430s1 |
51,00 € |
|
rk330s1 |
47,80 € |
|
| Flügelwurzeln absolut spaltfrei am Rumpf anpassen |
rk430s11 |
28,50 € |
|
rk330s11 |
22,50 € |
|
| Einbau Hauptfahrwerk im Rumpf, Montage der
FahrwerksschachtAbdeckung und Montage der Räder |
rk430s12 |
33,00 € |
|
rk330s12 |
32,90 € |
|
| Kab.-Rahmen am Rumpf montieren (Nach vorne
aufklappbar) |
rk430s14 |
27,70 € |
|
rk330s14 |
26,00 € |
|
| Einbau Kabinenringspant hinter den Fenstern |
rk430s150 |
25,30 € |
|
rk330s150 |
20,60 € |
|
| Hinteren Ringspant vor Seitenflosse,
Heckfahrwerk, Höhenleitwerk mit Servo
und Seitenruder fertig im Rumpf einbauen (inklusive Anlenkung) |
rk430s151 |
157,00 € |
|
rk330s151 |
146,70 € |
|
| +
erforderliches HLW- Servo ab |
|
24,00 €
|
|
|
22,00
€ |
|
| Motorspant herstellen und einbauen (für den von
uns vorgesehenen Motor OS-MAX Surpass 52 beim Modell 1:5 und OS-MAX FT 160
beim Modell 1:4) |
rk430s153 |
32,70 € |
|
rk330s153 |
30,80 € |
|
| Einbau Motorspant für andere Motoren (z. B. ZG 23) |
rk430s154 |
48,30 € |
|
rk330s154 |
46,00 € |
|
| Weitere
Servicearbeiten, welche bis zum flugfertigen Modell führen können, auf
detaillierte Anfrage! |
|
|
|
|
|
|
| Weitere Informationen bietet unser Videofilm „Alle ROKE -
Modelle“ auf dem Sie die G 109 in beiden Grössen im Flug erleben können. Das
Video hat eine Laufzeit von über 2 Stunden und ist von herrlicher Musik in
HiFi-Stereo begleitet. |
|
| Das Video kann sofort geliefert werden |
Réf. N°. |
rk10 |
|
18,00
€ |
|
