| mini EXTRA 300 | für Verbrennungsmotoren von 5 ... 8 ccm | ||||||||||||||||||||||||
| Die mini EXTRA 300 wird in den folgenden zwei Ausführungen geliefert: | |||||||||||||||||||||||||
| mini EXTRA 300 expert | Envergure 1260 mm | Réf.
N°. |
rk210 ex | 199,00 € | |||||||||||||||||||||
| mini EXTRA 300 LE | Envergure 1340 mm | Réf. N°. | rk210 le | 199,00 € | |||||||||||||||||||||
| Bespannfertige Flügel für beide Envergures sind auf Wunsch lieferbar. Aufpreis | 50,00 € | ||||||||||||||||||||||||
| Prix avec TVA | |||||||||||||||||||||||||

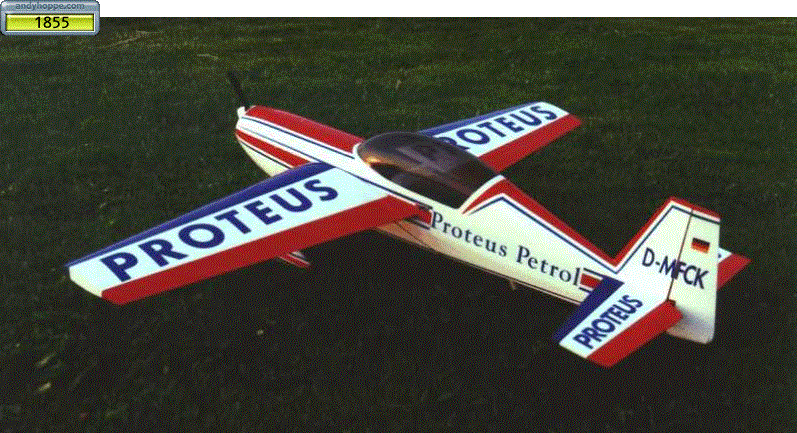

| Kleine, handliche Kunstflugmodelle, mit denen alle Kunstflugfiguren perfekt geflogen werden können.Die mini EXTRA 300 ist ein exakter Nachbau des Originals der EXTRA 300 im Maßstab 1:6.5. Beide Modelle unterscheiden sich nur beim Flügel. | |||||||||||||||||||||||||
| Während bei der mini EXTRA 300 expert die Flügelabmessungen absolut maßstäblich gehalten sind, wurden für die mini EXTRA 300 L die Profiltiefen und die envergure vergrössert, um mehr Flügelfläche zu erhalten. Durch diese Massnahme ist die mini EXTRA 300 LE auch für weniger geübte Piloten als präziser Kunstflugtrainer geeignet. | |||||||||||||||||||||||||
| Die Flügel sind leicht abzunehmen, jedoch können die Modelle in den meisten PKW fertig montiert transportiert werden. | |||||||||||||||||||||||||
| Lieferumfang der Modelle und Zustandsbeschreibung der Fertigteile bei Lieferung: | |||||||||||||||||||||||||
| Gfk- Rumpf, weiss, mehrfach verstärkt, mit hochglänzender Oberfläche, Motorspant mit richtigem Sturz und Seitenzug eingebaut , Verstärkungs-rippen an der Flügelaufnahme im Rumpf eingeklebt, fertige Steckung für den Flügel- Kohlestab, HLW- Durchbruch aussen deutlich angezeichnet und innen mit Vollbalsa aufgefüttert. Fertige Vertiefung zur passgenauen Aufnahme des Hauptfahrwerksbügels. | |||||||||||||||||||||||||
| Gfk- Motorhaube, weiss, sehr passgenau, auszuschneidende Öffnungen angezeichnet. | |||||||||||||||||||||||||
| Transparente Kabinenhaube farblos oder rauchfarben | |||||||||||||||||||||||||
| Balsabeplanktes Flügelpaar, epoxyverleimt, Wurzelrippen aufgeklebt, Aluhülsen für Kohlestab eingebaut, vorbereitet für Servoeinbau. | |||||||||||||||||||||||||
| Flügelsteckung mit Kohlerundstab 9 mmØ | |||||||||||||||||||||||||
| Gfk- Hauptfahrwerksbügel mit angekörnten Bohrungen für die Rumpfverschraubung und die Radachsen. | |||||||||||||||||||||||||
| Plan zur Erstellung des Gitter- Höhenleitwerkes und des Seitenruders. | |||||||||||||||||||||||||
| Technische Daten: | |||||||||||||||||||||||||
| EXTRA 300 expert | Zubehör: (extra zu bestellen) | Réf. N°. | Prix avec TVA | ||||||||||||||||||||||
| Envergure | 1240 mm | Spornfahrwerksbügel, starr | ae735821 | 1,60 € | |||||||||||||||||||||
| Flügel- Profiltiefe am Rumpf | 262 mm | Spornrad 19 mm | si1001027 | 1,25 € | |||||||||||||||||||||
| Flügel - Flächeninhalt | 22,12 dm2 | Paar Hauptfahrwerksräder 57 mm Ø mit Radachsen | ro90330057 | 7,65 € | |||||||||||||||||||||
| EXTRA 300 LE | |||||||||||||||||||||||||
| Envergure | 1340 mm | Paar Gfk- Radverkleidungen | rk21072 | 24,00 € | |||||||||||||||||||||
| Flügel- Profiltiefe am Rumpf | 280 mm | Resonanzschalldämpfer 6...8 ccm | |||||||||||||||||||||||
| Flügel - Flächeninhalt | 26,23 dm2 | Gfk- Tunnel für Resonanzrohr im Rumpf | rk2109007 | 23,00 € | |||||||||||||||||||||
| Gemeinsame Daten beider Modelle | |||||||||||||||||||||||||
| Rumpfbreite am Flügelanschluss vorn / hinten | 134/103 mm | Paar D-Flaggen, klein, zum Aufkleben, 60x35 mm | rk1220 | 2,30 € | |||||||||||||||||||||
| Gesamtlänge | 1037 mm | ||||||||||||||||||||||||
| Gesamthöhe in Fluglage | 387 mm | Paar Flügelschutztaschen aus 3- lagiger Luftpolsterfolie | rk21091 | 16,00 € | |||||||||||||||||||||
| Gesamthöhe, alle Räder am Boden | 270 mm | ||||||||||||||||||||||||
| Flügel- Profilanformung am Rumpf | keine | ||||||||||||||||||||||||
| Flügelprofile | symmetrisch | ||||||||||||||||||||||||
| Höhenleitwerks- envergure | 492 mm | ||||||||||||||||||||||||
| Höhenleitwerksfläche | 6,12 dm2 | ||||||||||||||||||||||||
| Höhenleitwerksprofil | ebene Platte | ||||||||||||||||||||||||
| Fluggewicht/ Masse Standardmodell ca. | 1950 - 2200 gr | ||||||||||||||||||||||||
| Lastvielfaches (Belastbarkeit) der Modelle in Standardausführung ca. | 20 G | ||||||||||||||||||||||||
| Ersatz/ Einzelteile: | Réf. N°. | Prix avec TVA | Serviceleistungen | Réf. N°. | Prix avec TVA | ||||||||||||||||||||
| Gfk Rumpf, weiss, mit innen eingebauten Sperrholzrippen am Flügelanschluss | rk2101 | 96,00 € | Fertigstellung der Flügelhalterung in Rumpf und Flügeln | rk210s1 | 29,00 € | ||||||||||||||||||||
| Absolut spaltfreies Anpassen der Flügelkontur an den Rumpf | rk210s11 | 13,50 € | |||||||||||||||||||||||
| Gfk- Motorhaube | rk21011 | 21,90 € | |||||||||||||||||||||||
| Kabinenhaube, farblos | rk2102f | 9,80 € | Herstellung des Kabinenrahmens aus Holz und anbauen am Rumpf | rk210s112 | |||||||||||||||||||||
| Kabinenhaube, rauchglasfarben | rk2102r | 9,80 € | |||||||||||||||||||||||
| Paar balsabeplankte Rohling- Flügel zu mini- EXTRA 300 expert | rk21032ex | 93,00 € | Einbau Hauptfahrwerksbügel und Montage der Hauptfahrwerksräder | rk210s12 | 15,00 € | ||||||||||||||||||||
| Paar balsabeplankte Rohling- Flügel zu mini- EXTRA 300 LE | rk21032le | 93,00 € | Einbau Spornfahrwerk mit Anlenkung (nur Arbeitskosten) | rk210s121 | - € | ||||||||||||||||||||
| Paar bespannfertige Flügel mit Querrudern für EXTRA 300 expert | rk21031ex | 144,00 € | Herstellung und Einbau der Leitwerke, der zugehörigen Anlenkungen und des Seitenflossen- Abschlusses. | rk210s151 | - € | ||||||||||||||||||||
| Paar bespannfertige Flügel mit Querrudern für EXTRA 300 LE | rk21031le | 144,00 € | |||||||||||||||||||||||
| Anpassen und Aufkleben der Kabinenhaube auf den Rahmen, bei geschlossenen Rahmen auch dunkle Lackierung des Rahmens vor Aufkleben der Haube | rk210s832 | - € | |||||||||||||||||||||||
| Fertig- Seitenruder, balsabeplankt | rk2105f | 10,00 € | |||||||||||||||||||||||
| CFK- Stab zur Flügelsteckung | rk2106 | 13,00 € | |||||||||||||||||||||||
| Gfk- Hauptfahrwerksbügel | rk2107 | 13,00 € | |||||||||||||||||||||||
| Für weitere Servicearbeiten, welche bis zum flugfertigen Modell führen können, erfahren Sie die Preise auf detaillierte Anfrage! | |||||||||||||||||||||||||
