| Building instructions | |||||||||||||
| previous | Home | Technical design by Roland Kern | |||||||||||

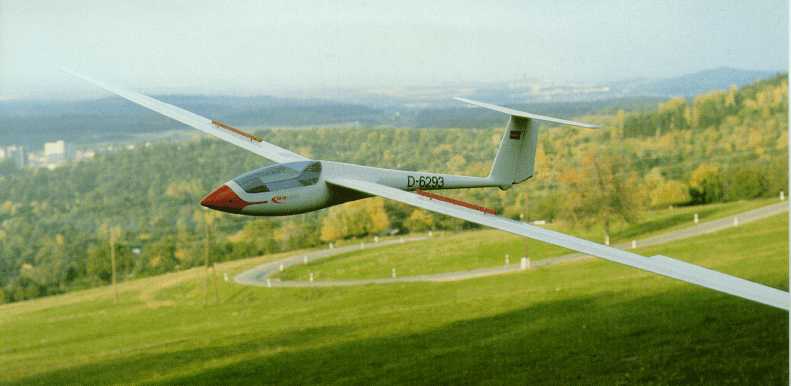

| AS W 19 T | Wingspan 4,01 m | ||||||||||||
| Model with ready parts | Ref. N°. | rk401 | 432,90 € | ||||||||||
| Model light version with balsa-sheeted wings | Ref. N°. | rk401 b | 449,00 € | ||||||||||
| Price with VAT | |||||||||||||
| Die AS W 19 T ist ein unkritisch zu fliegender Thermiksegler, der jedoch auch noch bei stärkerem Wind gut eingesetzt werden kann. Rollen, Loopings, Turns und Rückenflug bereiten auch dem weniger geübten Piloten keine Probleme. | |||||||||||||
| Durch das geringe Gewicht ist enges Kreisen auch in sehr kleinen Bärten noch möglich, wobei die AS W 19 T einen nicht zu unterschätzenden Vorteil gegenüber schwereren Modellen hat. | |||||||||||||
| Die AS W 19 T ist ein Modell, das aufgrund der handlichen Maße und der guten Flugeigenschaften immer und überall eingesetzt werden kann. | |||||||||||||
| Auch als Elektrosegler with einem Motor, vergleichbar dem ULTRA 1600/6, und with 14 Zellen, kann dieses Modell eingesetzt werden. Es lassen sich dawith komfortable Steigleistungen von approx. 4m/s erzielen. Das Mehrgewicht durch die Elektroausrüstung tut den guten Gesamtflugleistungen keinen Abbruch. | |||||||||||||
| Empfohlene Elektroausrüstung: ( bei uns günstig erhältlich) | |||||||||||||
| Flugmotor 400 bis 500 Watt Abgabeleistung • Klappluftschraube 25 bis 28 cm Ø • Flugregler oder Schalter bis 40 A belastbar • 12 - 14 Hochstromzellen. | |||||||||||||
| Content of models and description of the finished components: | |||||||||||||
| Gfk- Rumpf, weiß, mehrfach verstärkt, Bowdenzug für Seitenruder und unteres Drehlager für Seitenruder sind eingebaut. | |||||||||||||
| Kabinenhaube nach Wunsch in farblos oder rauchfarben. | |||||||||||||
| Flügelpaar abachibeplankt (Bei der Ref. N°. 401b Balsabeplankung), bespannfertig verschliffen, Querruder fertig, doppelstöckige TECK- Störklappen eingebaut, Servoschächte eingearbeitet, verdrillte Servokabel eingezogen, Flügelsteckung fertig eingeklebt. | |||||||||||||
| Einteiliges balsabeplanktes Höhenleitwerk zum Aufschrauben, bespannfertig. | |||||||||||||
| Balsabeplanktes Seitenruder, bespannfertig. | |||||||||||||
| Kleinteilesatz: Flügelklemm- Holmbrücke, Messingrohr für Torsionsstähle, HLW- Verschraubung, 4 Ruderhörner für Quer- Seiten- und Höhenruder, Kabinenverschluß und ausführliche, bebilderte Bauanleitung. | |||||||||||||
| Technical data: | |||||||||||||
| Wingspan | 4010 mm | ||||||||||||
| Length over all | 1480 mm | ||||||||||||
| Height over all | 300 mm | ||||||||||||
| Wing profile on the fuselage | E 195 | ||||||||||||
| Wing width at the fuselage | 210 mm | ||||||||||||
| Fuselage width at wing connection | 126 mm | ||||||||||||
| Wing area | 70,4 dm2 | ||||||||||||
| Wing profiles | E195, E205, E205 | ||||||||||||
| Elavator- span | 740mm | ||||||||||||
| Elevator area | 6,6 dm2 | ||||||||||||
| Stabilizer profile | NACA 0009 | ||||||||||||
| Weight/ Masse Standardmodell approx. | 3100...3400 gr. | ||||||||||||
| Weight/ Masse Elektromodell approx. | 4000...4500 gr. | ||||||||||||
| G-load max. approx. | 11 G | ||||||||||||
| G-load max.( Resilience ) with Elektroflugausrüstung | 6 ... 7 G | ||||||||||||
| Spare parts: | Ref. N°.. | Price with VAT | Accessories: (order additional) | Best.- Nr. | Price with VAT | ||||||||
| Gfk- Rumpf, weiß with eingebautem Bowdenzug für Seitenruder | rk4011 | 119,90 € | GRP canopy frame, geschlossen | rk40112 | 19,00 € | ||||||||
| Kabinenhaube, blau transparent | rk4013a | 265,70 € | 1 Schiebefenster 1 : 4 | rk1003.4 | 8,95 € | ||||||||
| Kabinenhaube, farblos | rk4013b | 284,50 € | Scale-Sitzgurte M 1 : 4 | rk1010 | 9,95 € | ||||||||
| Kabinenhaube, rauchglasfarben | rk4013k | 44,00 € | Steuerknüppel, Hebel, Mikrofon 1 : 4 | rk1011 | 9,95 € | ||||||||
| Paar Fertigflügel (abachibeplankt) AS W 19 T with Querrudern und doppelstöckigen Störklappen | rk4014 | 48,50 € | Satz Instrumente 1 : 4 | rk1014 | 11,50 € | ||||||||
| Gfk- Radkasten für Rad bis 76 mm Ø | rk1019 | 6,20 € | |||||||||||
| Paar Fertigflügel AS W 19 T (balsabepankt) with Querrudern und doppelstöckigen Störklappen | rk4015 | 15,60 € | Einziehfahrwerk für Rad 72 mm Ø | gr1185 | 78,90 € | ||||||||
| Standard-wheel 72 mm Ø | br72 | 3,00 € | |||||||||||
| Einteiliges, gedämpftes Höhenleitwerk with vorgefertigter Verschraubung, bespannfertig | rk4016a | 11,00 € | Hochlast-Qualitäts-Laufrad 75 mm Ø | mx733091 | 5,70 € | ||||||||
| verstellbare Alu- Rumpfabstützung zum Einbau im Rumpf zwischen den Nasenleisten | rk1060 | 14,50 € | |||||||||||
| Fertig- Seitenruder, balsabeplankt | rk40189 | 4,00 € | |||||||||||
| Flügel- Klemm- Holmbrücke zum Einbau in den Rumpf | rk40191 | 32,00 € | tow-release zum Einbau in Rumpfspitze | kd1186 | 13,95 € | ||||||||
| Kunststoff- Hochstarthaken | gr627 | 3,00 € | |||||||||||
| Paar Schriftzüge AS W 19 | rk40189 | 4,00 € | |||||||||||
| Paar D- Flaggen klein, 60 x 35 mm | rk1220 | 2,30 € | |||||||||||
| Paar Flügelschutztaschen aus 3- lagiger Luftpolsterfolie | rk40191 | 32,00 € | |||||||||||
| HLW- Schutztasche aus 3- lagiger Luftpolsterfolie | rk40192 | 15,80 € | |||||||||||
| Serviceleistungen zum Modell | Ref. N°. | Price with VAT | |||||||||||
| Einbau und Einstellung der Flügelhalterung im Rumpf | rk401s1 | 62,90 € | |||||||||||
| Absolut spaltfreies Anpassen der Flügelkontur an den Rumpf | rk401s11 | 28,95 € | |||||||||||
| Einbau der Aluminiumabstützung 1060 im Rumpf (nur Arbeitszeit) | rk401s13ra | 12,50 € | |||||||||||
| Montage des Kabinenrahmens und Kabinenverschluß am Rumpf | rk401s14 | 32,50 € | |||||||||||
| Einbau der Leitwerke, der zugehörigen Anlenkungen und des Seitenflossen- Abschlusses. | rk401s151 | 108,00 € | |||||||||||
| Einbau wheel vorne und Radabdeckung ( nur Arbeitskosten) | rk401s1h | 9,00 € | |||||||||||
| Anpassen und Aufkleben der Kabinenhaube auf den Rahmen, bei geschlossenen Rahmen auch dunkle Lackierung des Rahmens vor Aufkleben der Haube | rk401s1s | 19,00 € | |||||||||||
| Further service work, which can lead up to the flight-finished model, on detailed request! | |||||||||||||
| roke - modelle, Roland Kern, Rosenstrasse 2, D - 72827 Wannweil, Tel.: 0049 7121 - 57 336, FAX: 0049 7121 - 54 439 | E-mail to ROKEMODELL | ||||||||||||
| More informations about this and other ROKE- models you can see in our Video „ROKE - Modelle“. We present the models in as-delivered condition and in the flight. The video has a running time of over 2 hours and is accompanied from wonderful music in HiFi hiFi-Stereo. | |||||||||||||
| The video is on stock: | Order- No. | rk10 | Price | ||||||||||
